Назначение

Циклоны — это пылеуловители, применяемые в различных отраслях промышленности для очистки жидкостей (гидроциклоны) и газов от взвешенных частиц пыли, золы, пепла и пр. Благодаря простоте устройства циклон считается самым популярным видом пылеуловителей. Принцип действия циклона основан на отбрасывании взвешенных частиц под действием центробежной силы во вращающейся среде.

Особенности

Циклоны обладают рядом особенностей, таких, как:

• простота устройства;
• компактность;
• отсутствие движущихся частей внутри циклона;
• возможность работать с агрессивными газами;
• более высокая степень очистки по сравнению с аппаратами гравитационного осаждения.

В силу компактности для очистки большого объема газа циклоны объединяют в системы из нескольких параллельно соединенных элементов, называемых батарейными циклонами или мультициклонами. Кроме этого, циклоны плохо подходят для очистки газа от крупной пыли и частиц с сильным абразивным действием (вулканический пепел и пр.).

Устройство

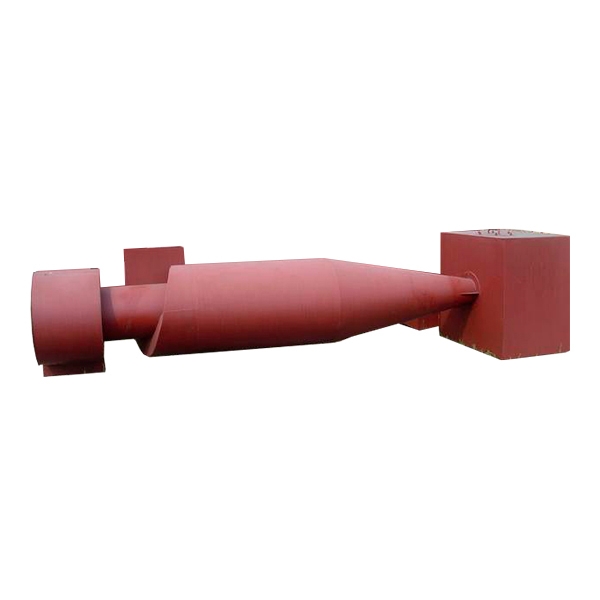

Стандартный циклон имеет форму цилиндра с приставленным к нему конусом. Загрязненный воздух или газ поступает под давлением в нижнюю часть циклона по трубопроводу. Под действием центробежной силы происходит отбрасывание взвешенных частиц на стенки циклона и далее в бункер для улавливания твердых частиц. Вращение потоку газа придается с помощью разных способов, в зависимости от конкретного типа циклона. Очищенный воздух удаляется через трубу в нижней части циклона. Скорость потока газа в циклоне обычно составляет 10-20 м/с.

Типы

В зависимости от особенностей формы корпуса циклоны подразделяются на цилиндрический и конический типы. Если высота конической части больше высоты цилиндрической, то циклон называется коническим, в противном случае — цилиндрическим.

По способу подачи газа циклоны разделяются на тангенциальные и спиралевидные. В тангенциальных циклонах поток газа приобретает вращательное движение за счет движения по касательной относительно оси циклона. В спиралевидных циклонах вращательное движение возникает за счет движения по специальной направляющей структуре (улитке), имеющей форму спирали. Спиралевидные циклоны обладают более высокой степенью очистки газа. Также циклоны разделяют на левые и правые. В левых циклонах вращение происходит против часовой стрелки (если смотреть сверху), а в правых циклонах — по часовой стрелке. Также ряд циклонов-золоуловителей могут иметь горизонтальное исполнение.

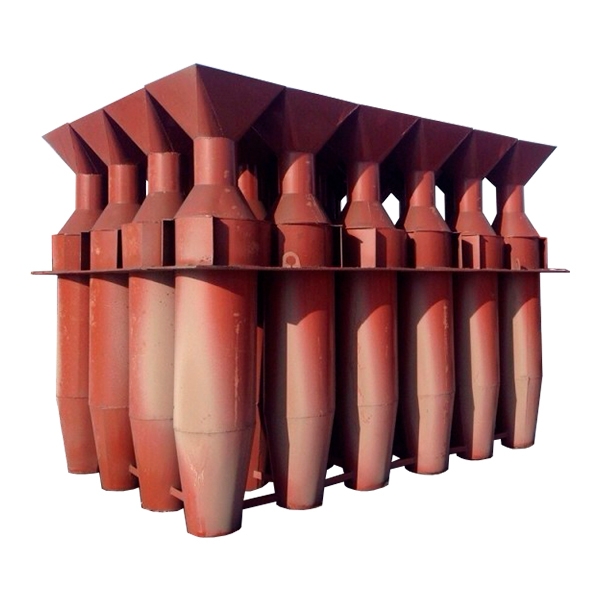

Батарейные циклоны рассчитаны на прохождение большого объема воздуха в единицу времени. Каждый подобный циклон представляет из себя систему однотипных циклонных элементов (секций), объединенных общим входным и выходным трубопроводами и общим бункером. Каждая секция может включаться и выключаться независимо. Для придания вращательного движения потоку воздуха в каждом элементе устанавливается направляющая структура. Наиболее часто встречаются направляющие структуры типа «винт» или «розетка». Структуры типа «винт» имеют меньшее аэродинамическое сопротивление, меньше забиваются твердыми частицами, но обладают и меньшей очищающей способностью, чем структуры типа «винт». Батарейные циклоны обладают следующими недостатками:

• больший удельный расход металла;
• неравномерность распределения нагрузки между разными секциями.

Монтаж

Циклон может поставляться на объект установки как в собранном виде, так по частям (корпус, бункер, улитка) в зависимости от массы и габаритов. Монтаж выполняется с помощью автокранов, кранов-манипуляторов или других подъемных механизмов. В случае монтажа разобранного циклона краном или манипулятором корпус поднимают на постамент. К нему болтами крепится бункер, затем колпак. В конце монтажа на бункер ставят заторы для удаления твердых частиц.
