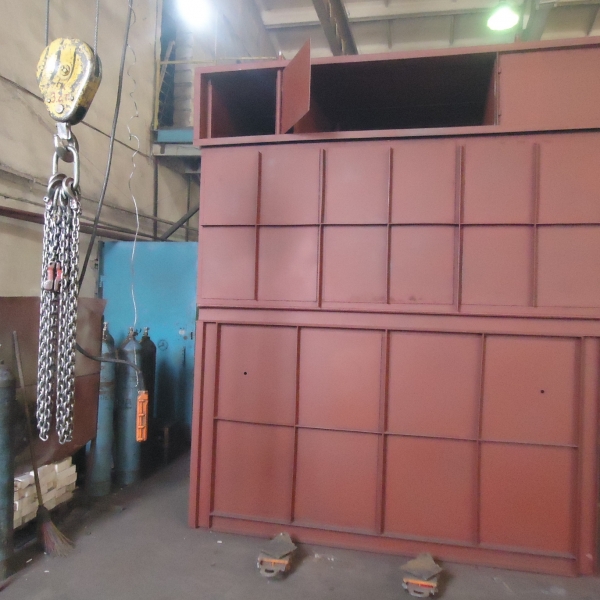

Циклон БЦ-254-2-6x(4+2)

Устройство и принцип работы

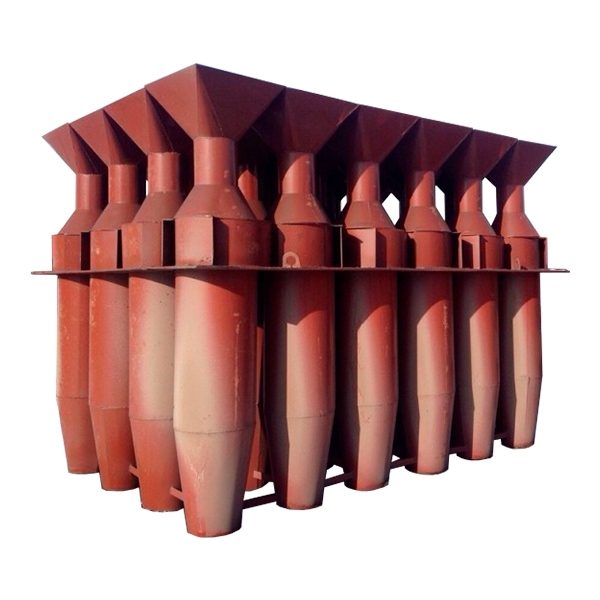

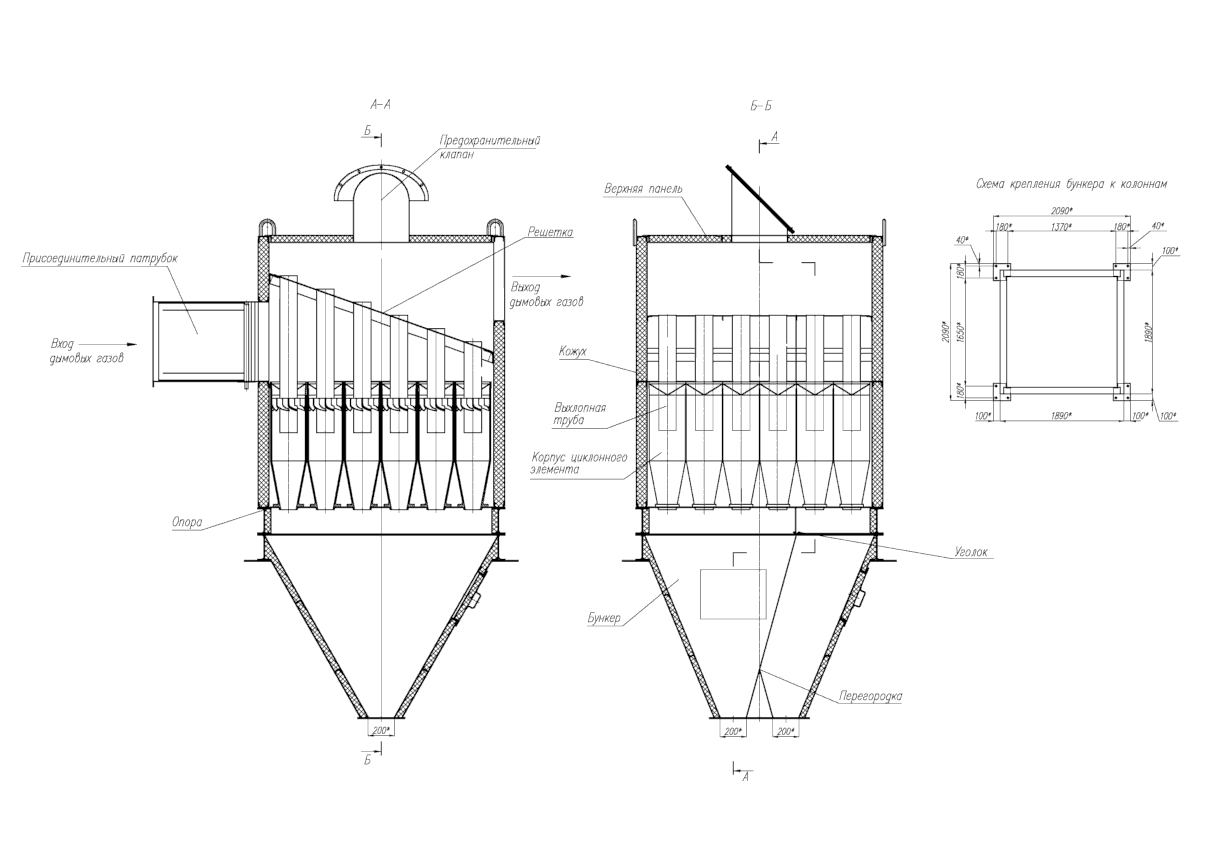

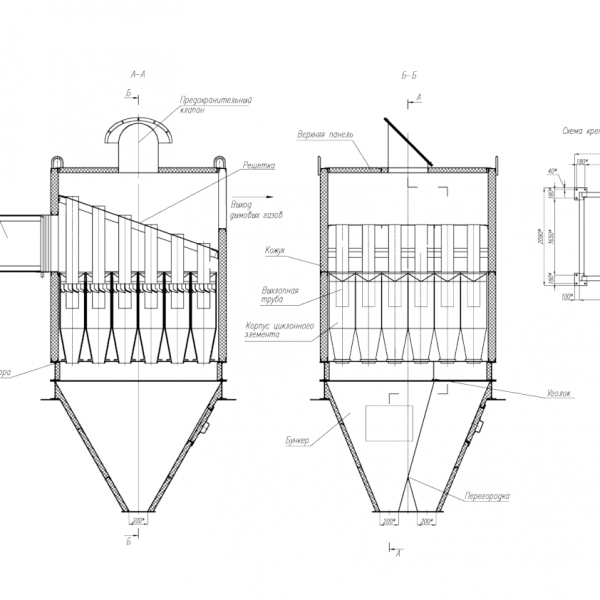

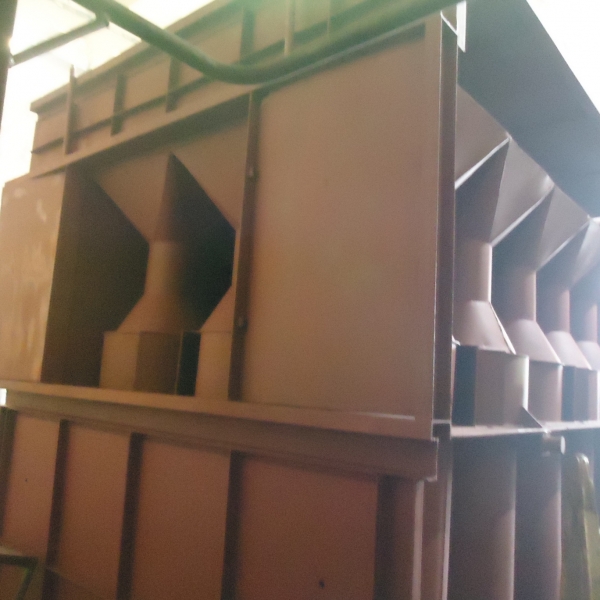

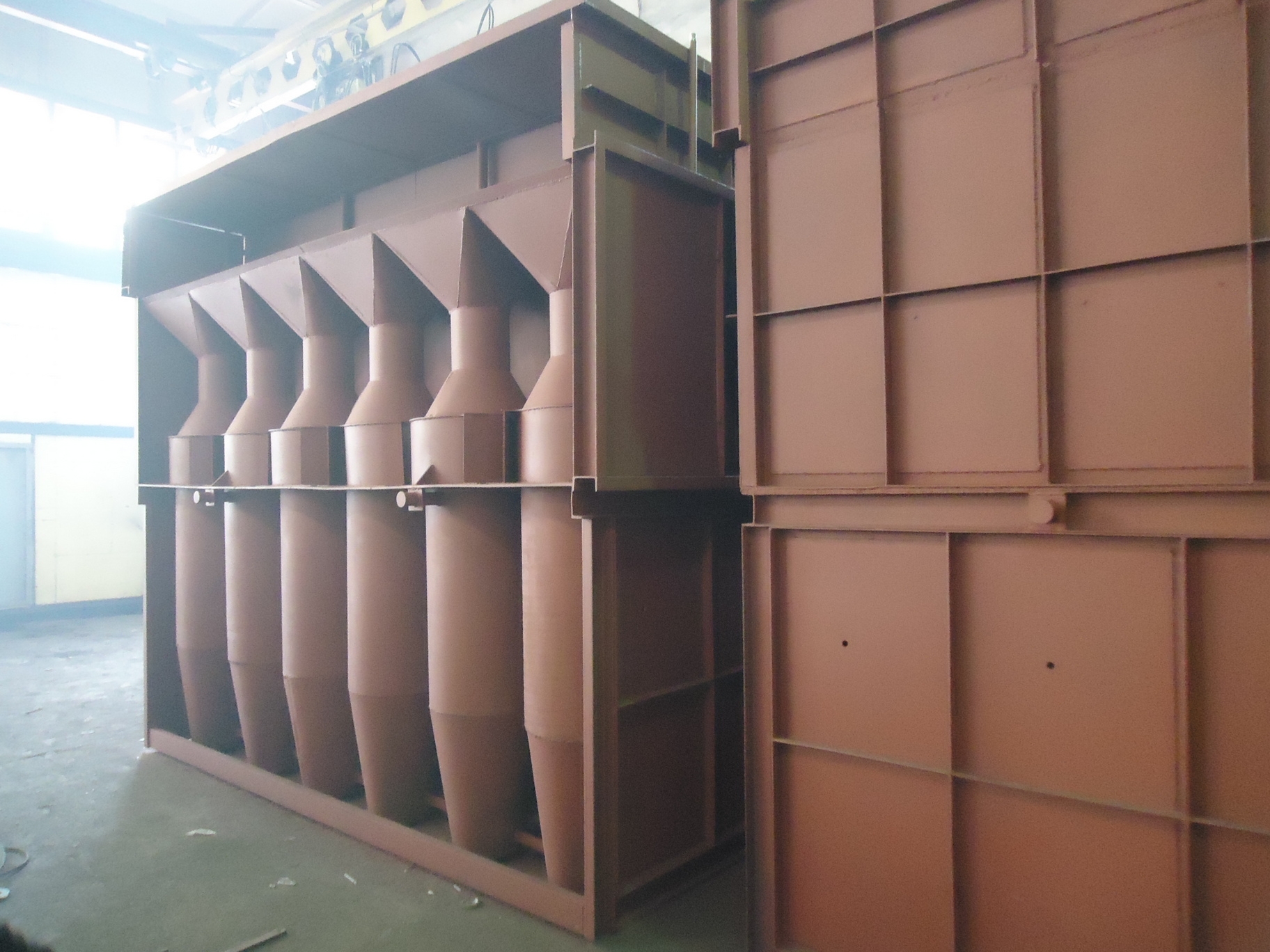

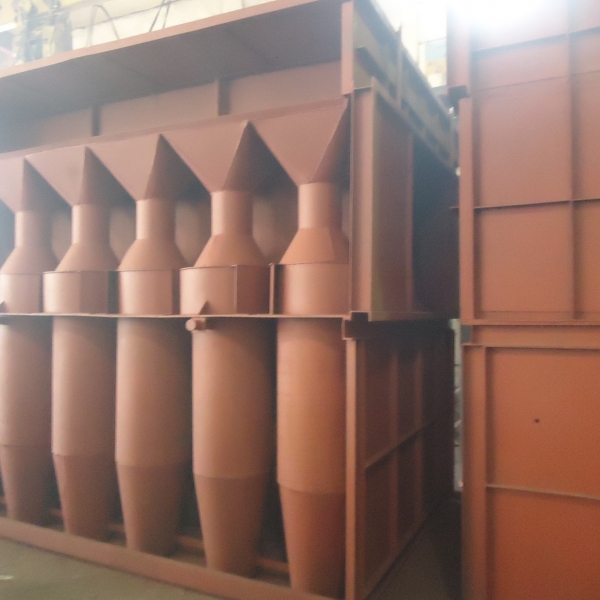

Циклон БЦ-2-6x(4+2) — это конструкция из циклонных элементов, разделенных на две секции и собранных в едином корпусе. Для обеспечения безопасности в случае нестабильного давления внутри циклона, на верхней части агрегата имеется предохранительный клапан. При небольших нагрузках, нет необходимости в работе сразу двух секций, поэтому одна из них отключается при помощи шибера.

Принцип работы циклона БЦ-2-6x(4+2) предельно прост: газ единовременно заходит в секции, поступает в циклонные элементы, где его поток закручивается завихрителем. Под действием центробежной силы твердые частицы прилипают к стенкам циклона и, проводимые газовыми потоками, падают в бункер для сбора. При вихревом движении газов образуется пониженное давление, куда и движется дым, но уже без золы. После чего, дым поступает в камеру, откуда удаляется дымососом.

Особенности и преимущества

• Высокий КПД даже при переменных нагрузках;
• Безопасность использования за счет предохранительного клапана;
• Эффективная очистка воздуха, поскольку механизм ориентирован на сбор определенных частиц;
• Быстрая установка позволяет сэкономить время и средства при монтаже.

Условное обозначение

Циклон БЦ-2-6x(4+2), где:

• БЦ — батарейный циклон;
• 2 — количество секций;
• 4х2 — количество элементов в секциях.

Размещение и установка

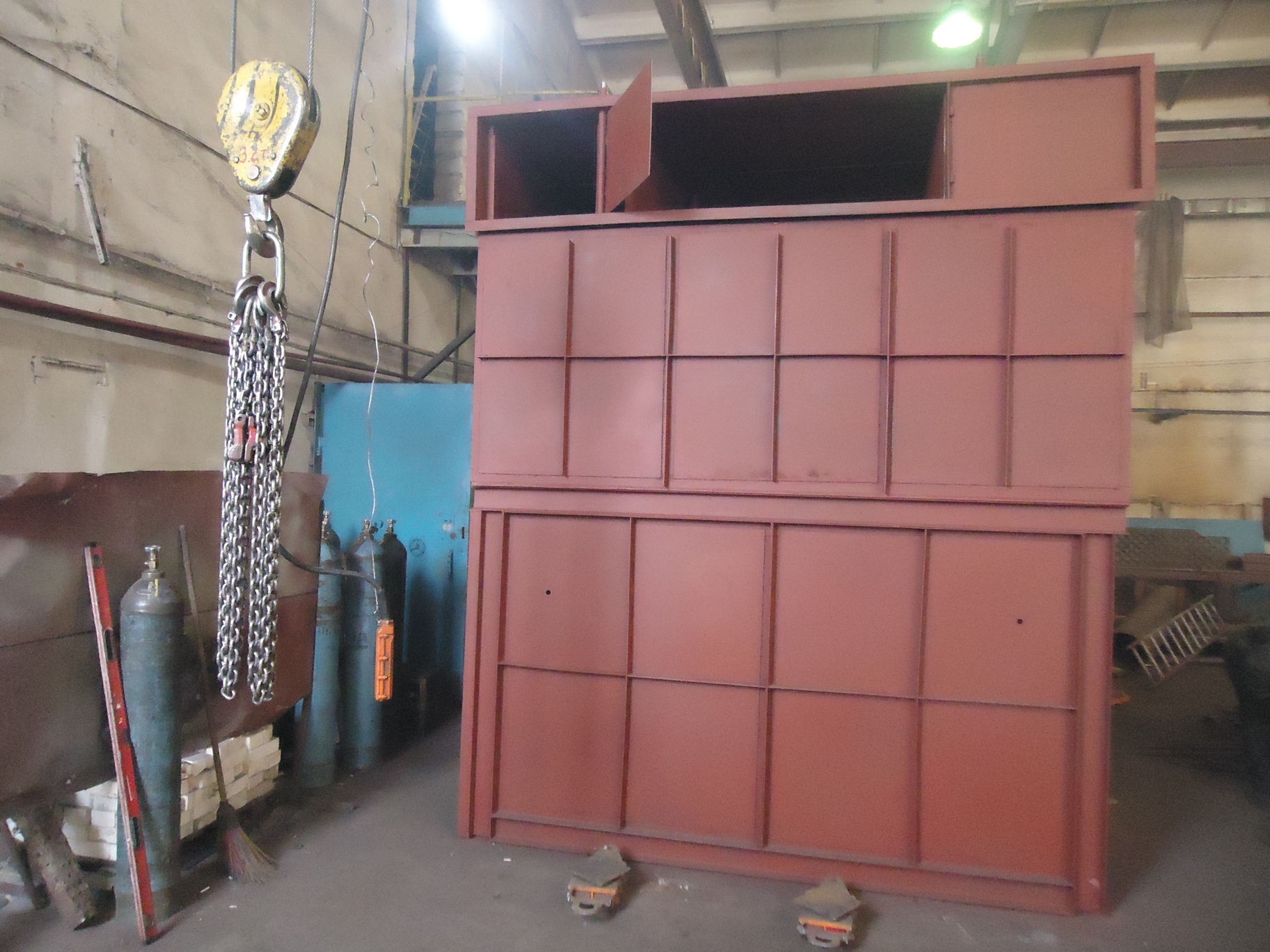

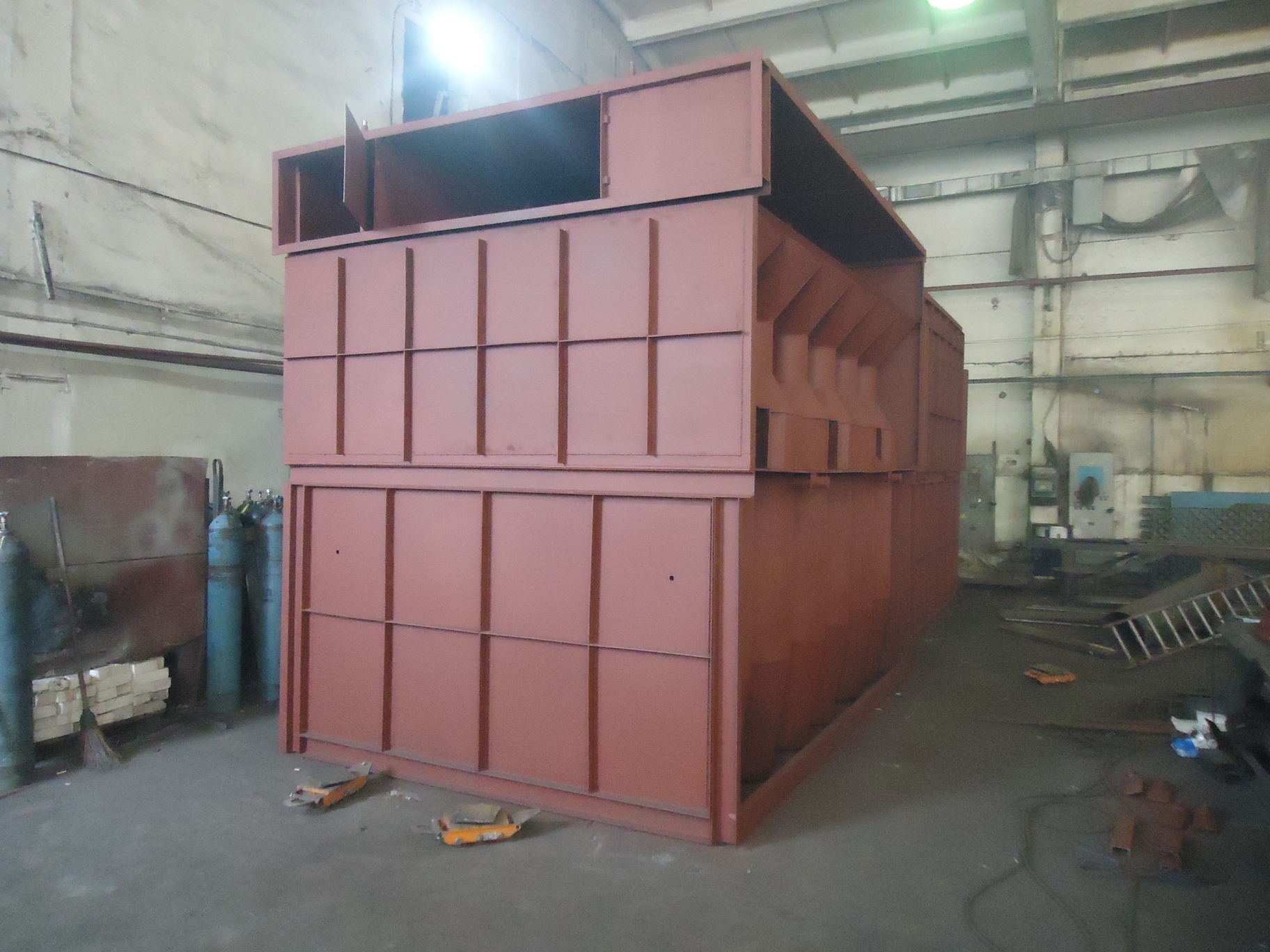

Комплект циклона БЦ-2-6x(4+2) состоит из блока циклонов и блока бункера, которые требуют сборки. В дымовом тракте агрегат устанавливается перед дымососом.

Эксплуатация и техническое обслуживание

Во время эксплуатации циклона БЦ-2-6x(4+2) важно следить за сопротивлением и поддерживать его путем отключения какой-либо секции. Недопустимо попадание воздуха снаружи устройства и скопления золы в бункере. При соблюдении графика плановых ремонтных работ и соблюдении всех правил, прибор прослужит долго и эффективно.

Комплектация

В комплект обязательной поставки циклонов БЦ-2-6x(4+2) входит бункер и блок циклонный в сборе.
