Циклон ЦН-24-500-1Ц

Устройство и принцип работы

В зависимости от температуры и условий работы, циклон ЦН 24 производится из углеродистой или низколегированной стали. Оборудование имеет простое и надежное устройство. Воздух с частицами пыли попадает в корпус циклона, под действием центробежной силы из загрязненного воздуха отделяются твердые частицы. Под собственным весом они падают в бункер снизу, а очищенный воздух выходит через верхнюю часть. Бункер для пыли циклона ЦН 24 предназначен для очистки воздуха от пыли и твердых частиц в условиях промышленности. Устройство имеет пирамидальную форму и возможность непрерывной выгрузки.

Циклон ЦН 24 предназначен для очистки воздуха от пыли и твердых частиц в условиях промышленности. Устройство простое и надежное, работает на центробежной силе, в любой сезон, в помещении и на улице. Возможно организовать безотходную работу устройства, так как в зависимости от типа производства некоторая пыль из бункера подвергается переработке. Не допускается применение циклона ЦН в работе с токсичными или взрывоопасными средами, сильно слипающейся пылью и газов с вероятностью образования конденсата.

Условное обозначение

Например, циклон ЦН 24, где:

• Ц — циклон;
• Н — конструкция по НИИОгаз;
• 24 — угол наклона входного патрубка относительно горизонтальной оси, зависит от типа пыли;

Особенности и преимущества

• Универсальность оборудования позволяет использовать его для фильтрации воздуха как внутри помещения, так и снаружи;
• Надежная конструкция определяется простым принципом работы, что снижает риск быстрого выхода из строя;
• Высокая работоспособность за счет возможности объединения циклонов в блоки;
• Возможность безотходного производства на некоторых предприятиях принесет дополнительную выгоду.

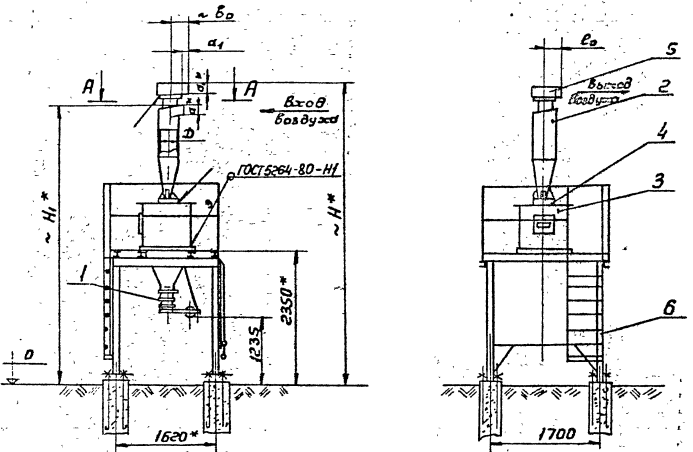

Размещение и установка

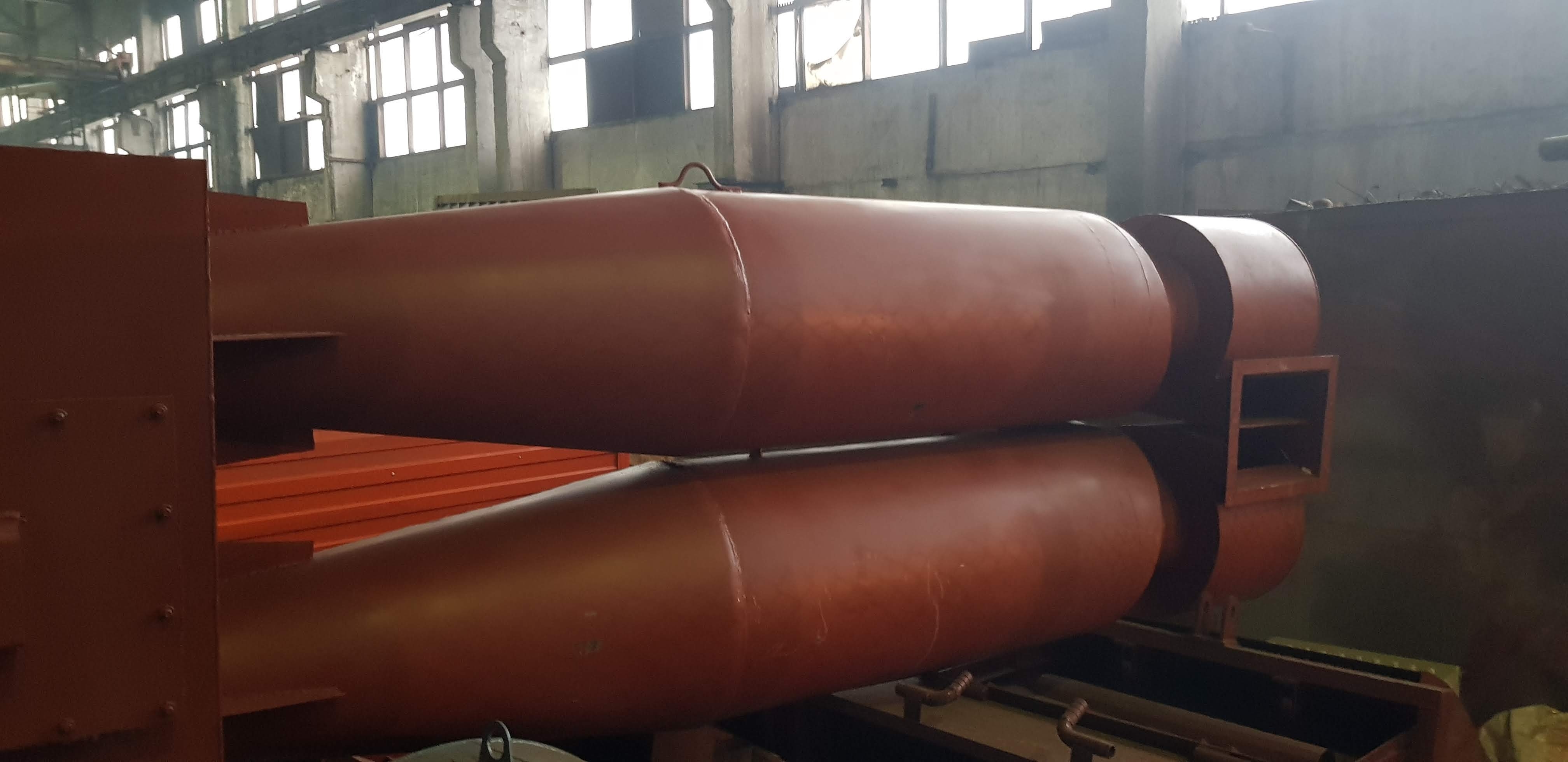

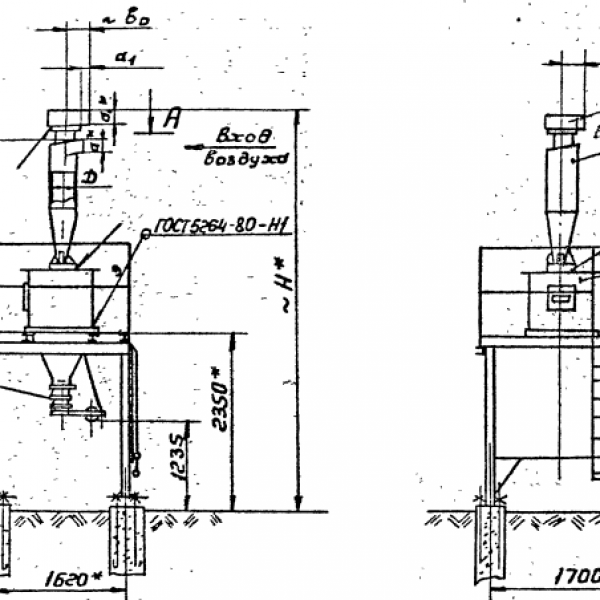

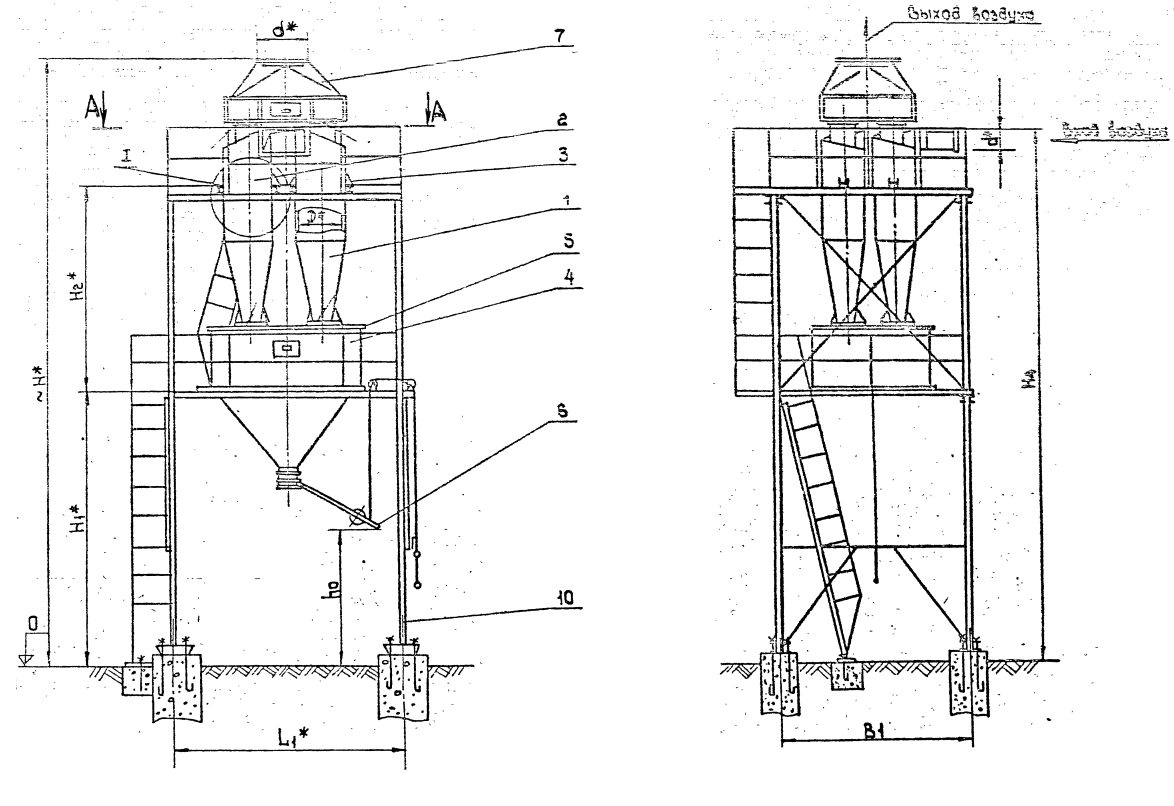

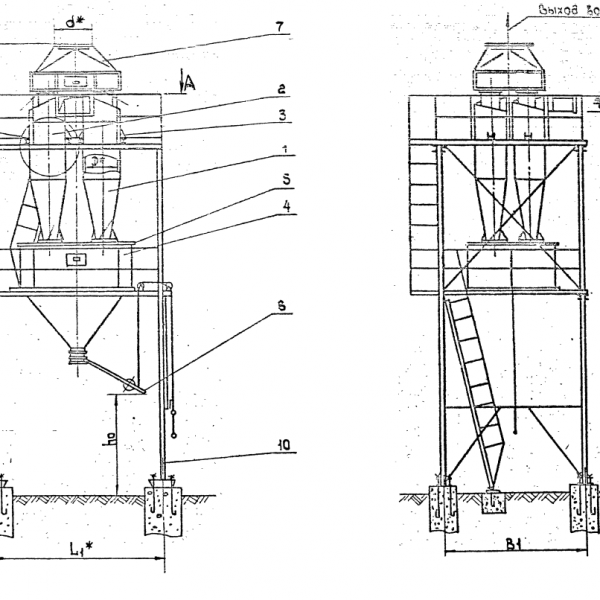

В зависимости от условий, в которых требуется очистка воздуха, циклон ЦН 24 может быть установлен одиночно или в группе из 2, 4, 6 или 8 смежных агрегатов. И если в первом случае камера очищенного воздуха может быть только в форме «улитки», то в группе возможны варианты «улитки» и сборника.

При необходимости работы с твердыми абразивными частицами входная и нижняя часть корпуса циклона ЦН 24 уплотняется, чтобы продлить срок службы пробора.

Эксплуатация и техническое обслуживание

За счет простой конструкции и принципа действия циклон ЦН 24 обладает длительным сроком службы и мало подвержен поломкам. Во время эксплуатации циклона ЦН важно соблюдать график плановых ремонтных работ, в который входят проверка целостности и исправности корпуса и механизма, удаление скоплений пыли, устранение коррозий. При соблюдении всех правил, прибор прослужит долго и эффективно.

Комплектация

Циклон ЦН может работать как самостоятельно, с существующим давлением воздуха, так и с вытяжной системой. В случае работы с вытяжными системами вентилятор подбирается под требуемую производительность.
