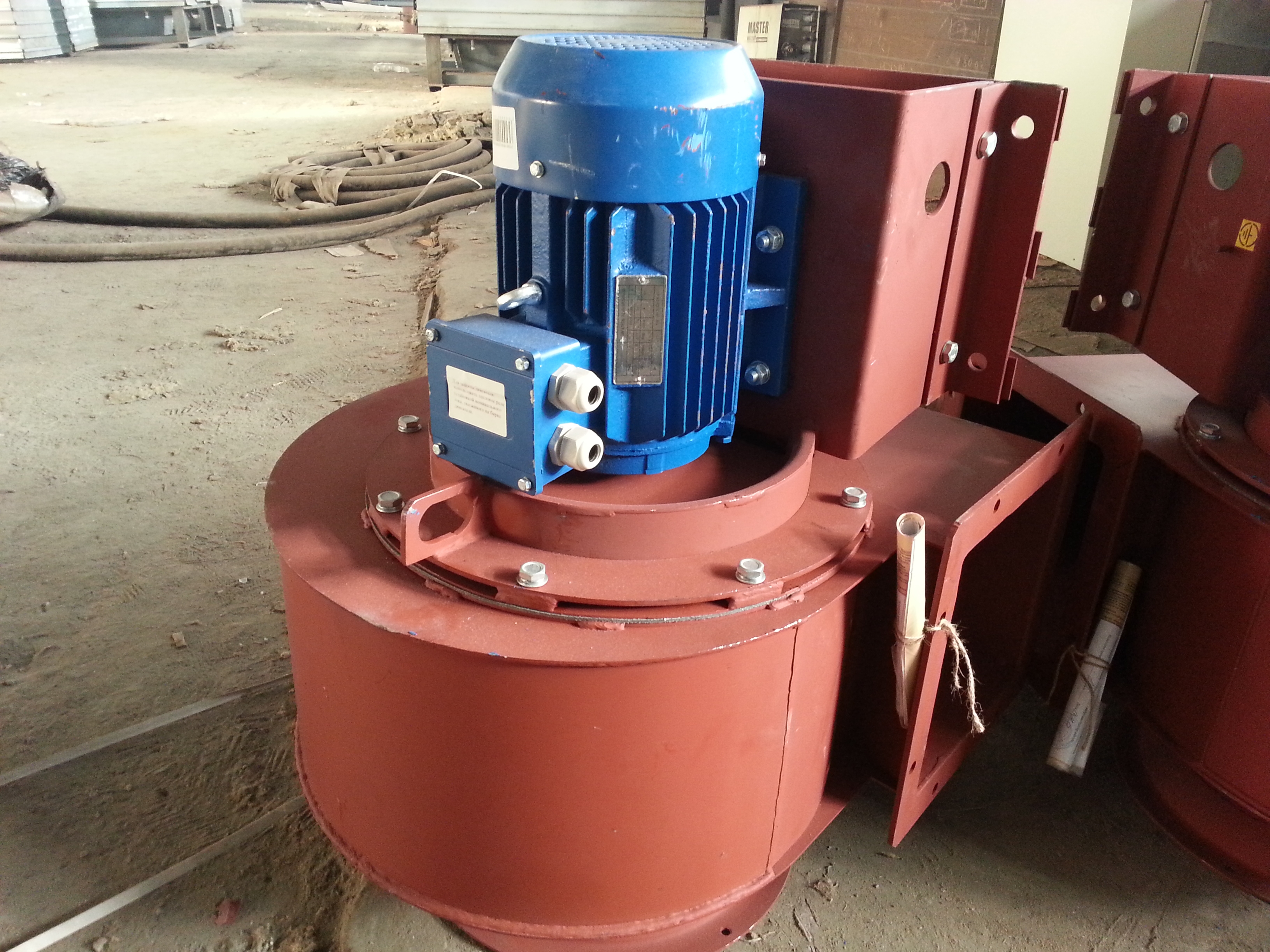

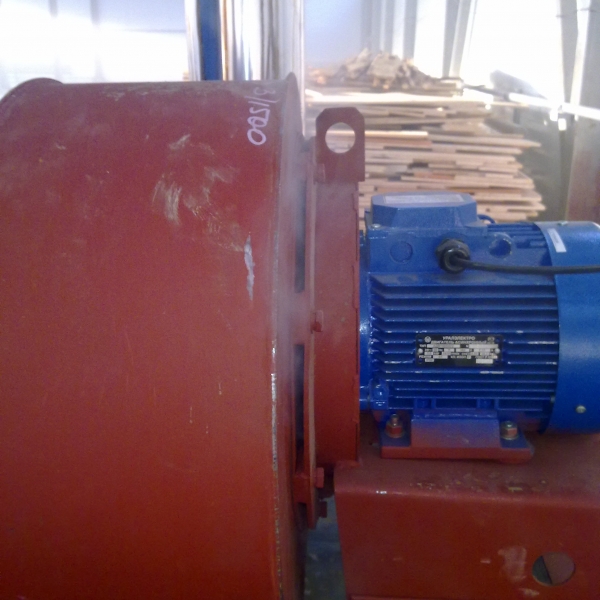

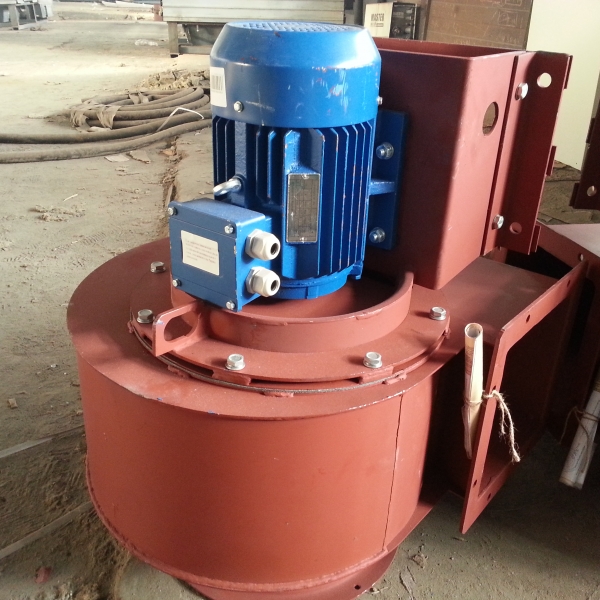

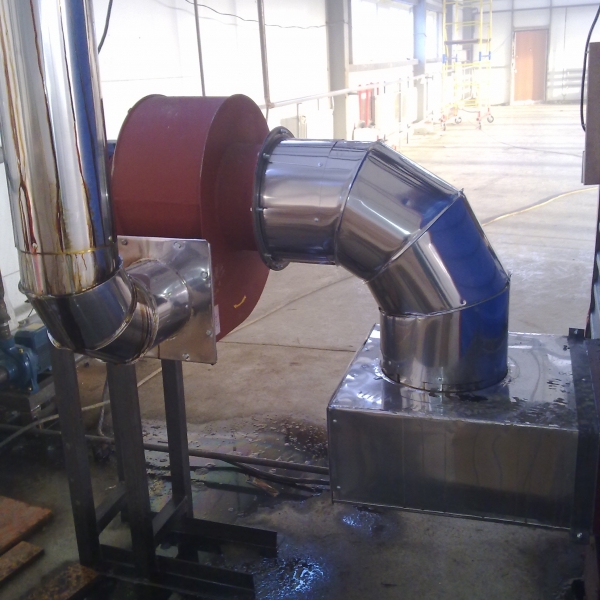

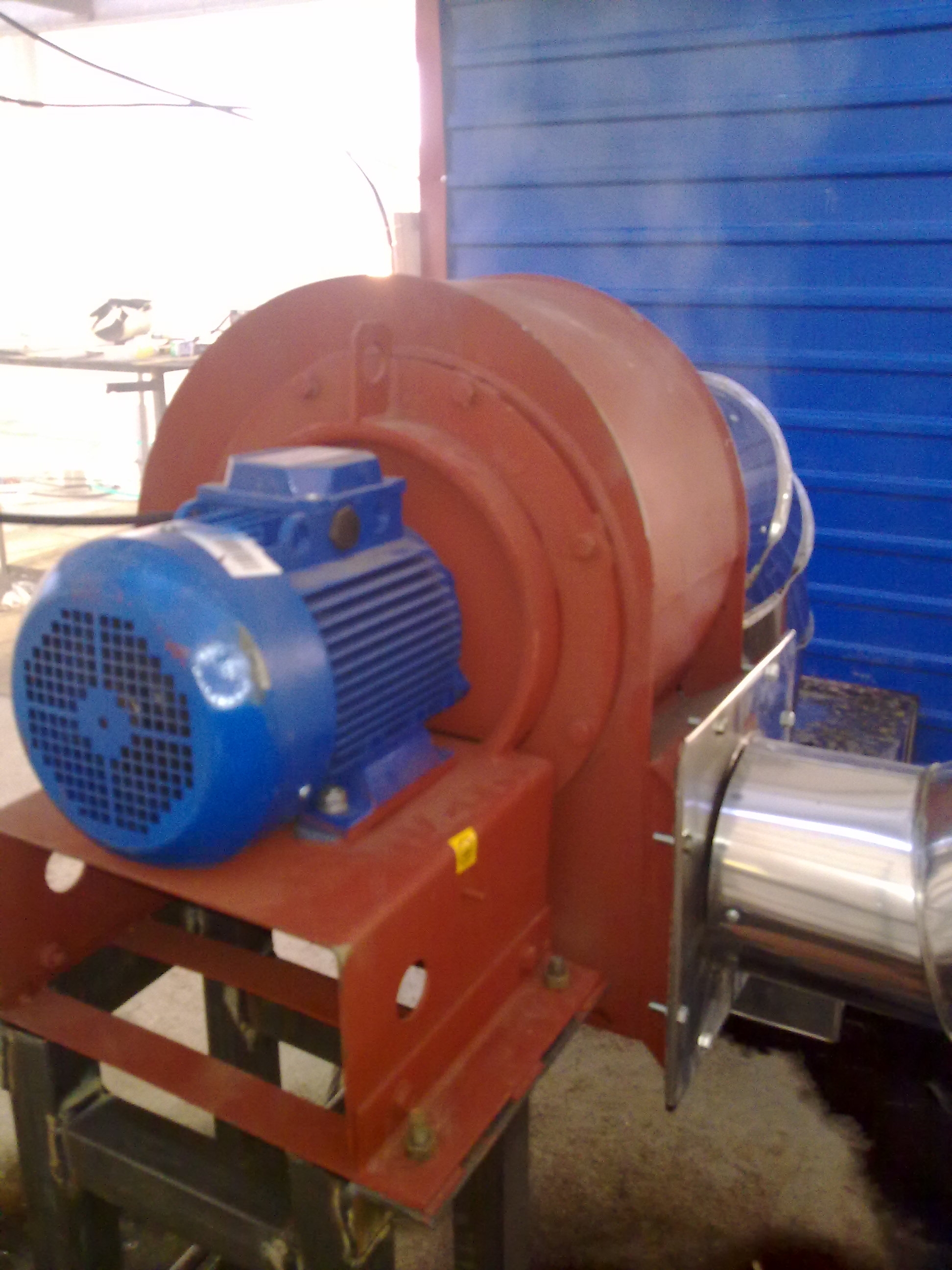

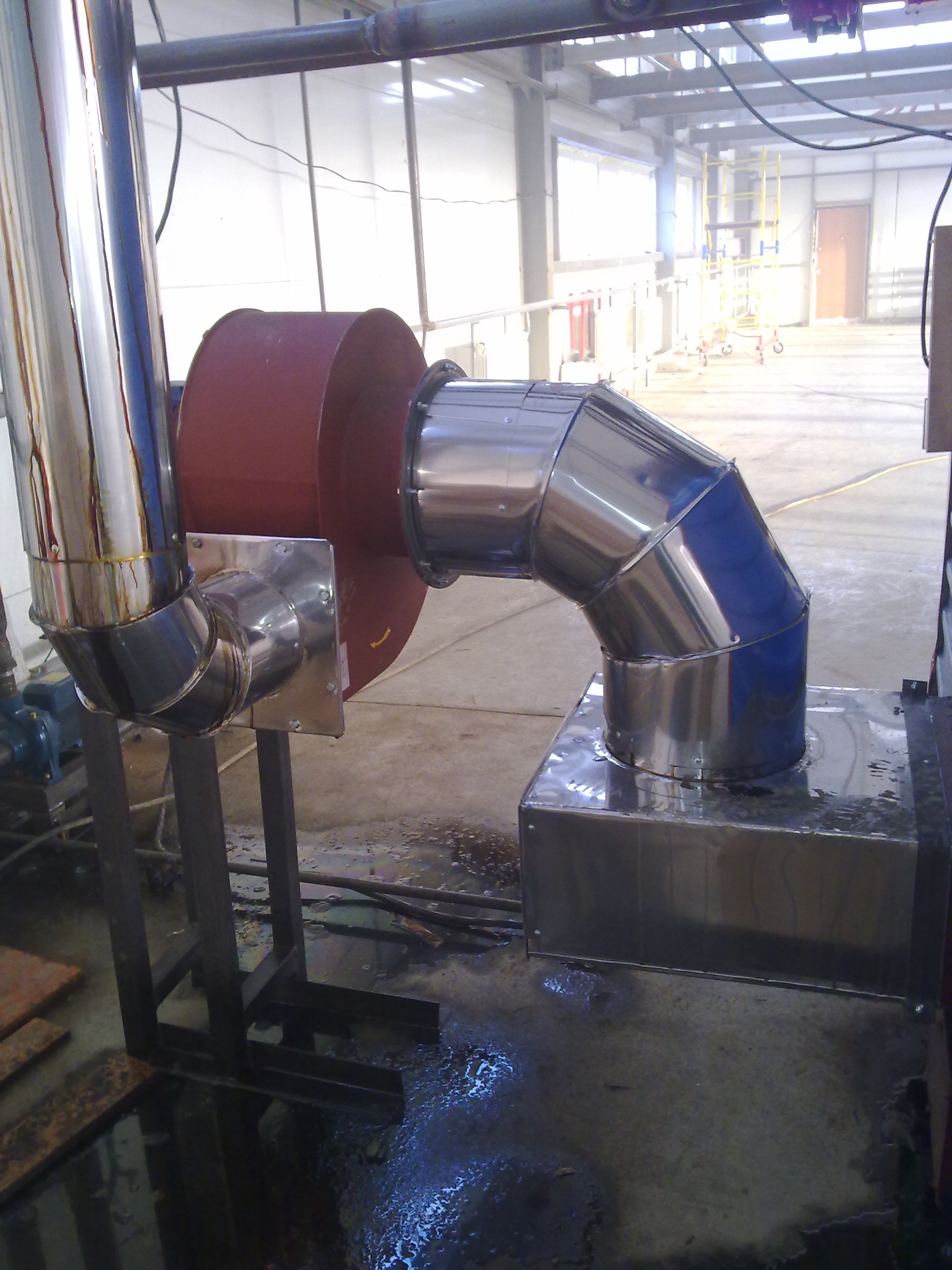

Вентилятор ВДН-11,2-1000

Вентилятор дутьевой центробежный котельный серии ВДН с диметром рабочего колеса 11,2 дм, электродвигателем мощностью 22 кВт и частотой вращения 1000 об/мин. Имеет спиральный узкий поворотный корпус. Лопатки загнуты назад. Направление вращения: левое и правое. Предназначен для нагнетания приточного воздуха в топки паровых и водогрейных котлов, используется для воздухоподачи в технологических процессах на производстве и может выполнять роль дымососа.

В нашем интернет-магазине вы можете купить Вентилятор ВДН-11,2-1000 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Цена:

не указана

Затрудняетесь с выбором?

Характеристики

Масса с двигателем

620, кг

Производительность

19 300, м³/ч

Мощность

22, кВт

Число лопаток

16, шт

Серия

ВДН

Полное давление

1 880, Па

Частота вращения синхронная

1000, об/мин

Электродвигатель

АИР200М6

Диаметр рабочего колеса

11,2, дм

Устройство и принцип работы

Механизм вентилятора ВДН-11,2-1000 состоит из ряда основных деталей: рабочего колеса, спиралеобразного корпуса (улитки), шибера, специальной установочной рамы и электрического двигателя. Вентилятор ВДН-11,2-1000 может быть ориентирован как на правостороннее, так и на левостороннее вращение рабочего колеса.

Монтаж вентилятора ВДН-11,2-1000 подразумевает предварительное сооружение бетонного фундамента, на который устанавливается агрегат.

Особенности и преимущества

Максимальная частота вращения 1500 об/мин;
Оптимальная температура эксплуатации: от -30 до +40°С;
Допускается к использованию в умеренном климате без резких скачков температуры.

Условное обозначение

Буквенное обозначение:

ВД – вентилятор дутьевой;
Н – загнутые назад лапки;

Числовое обозначение:

11,2 – размер рабочего колеса в дециметрах.

Комплектация

В комплектацию вентилятора ВДН-11,2-1000 включен электропривод. Товар поставляется в полной заводской сборке.

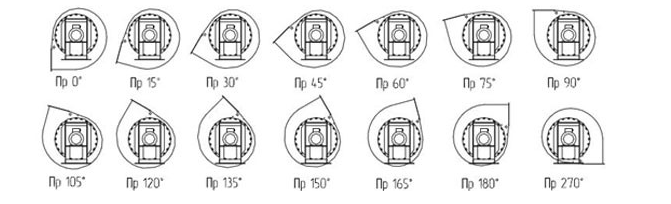

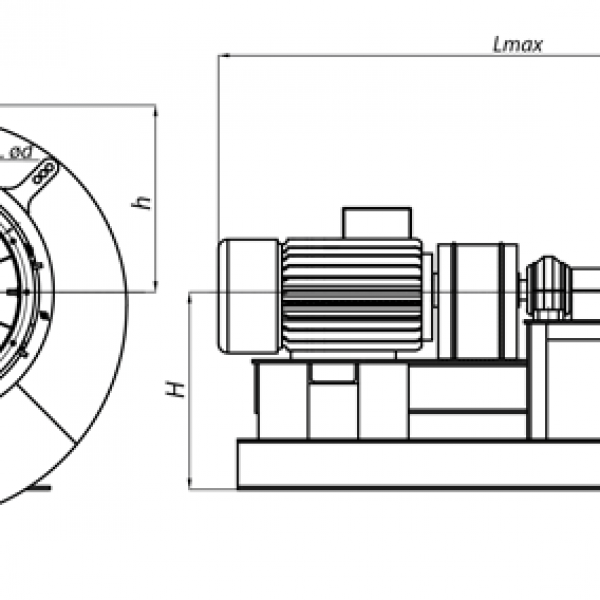

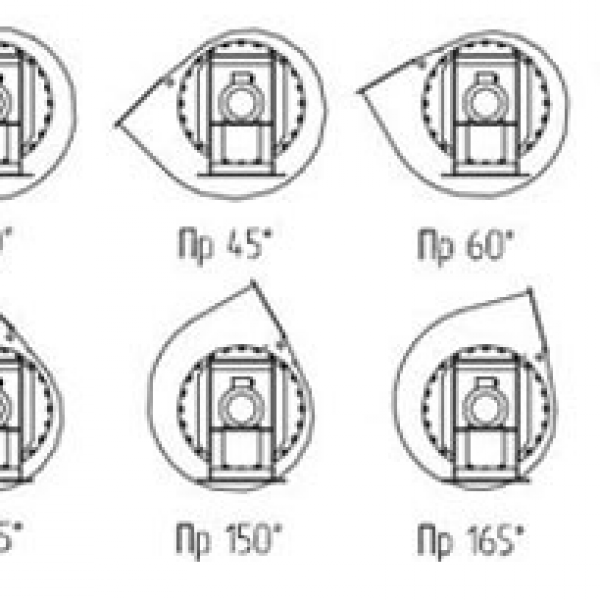

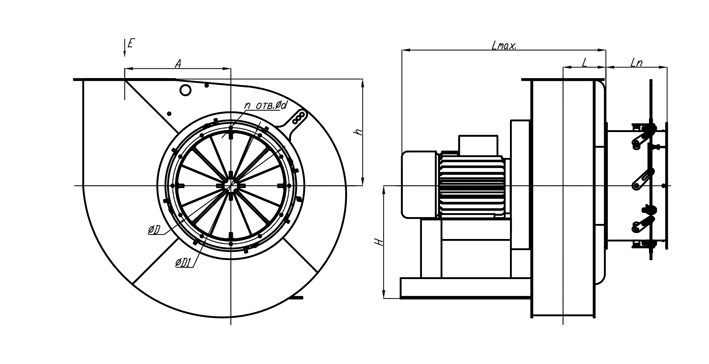

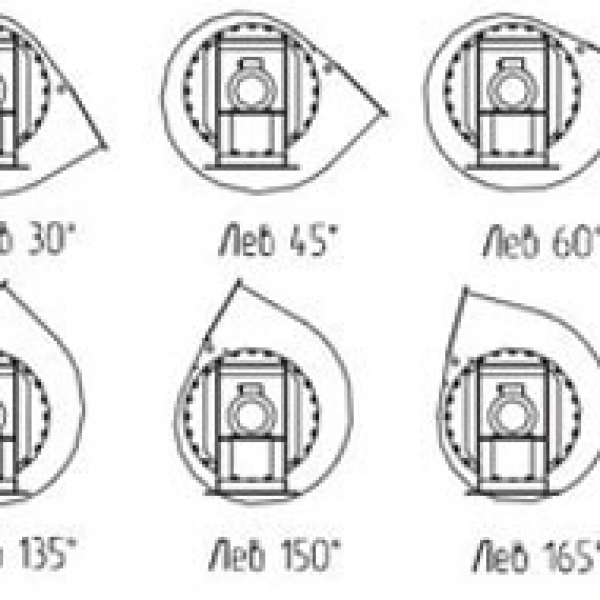

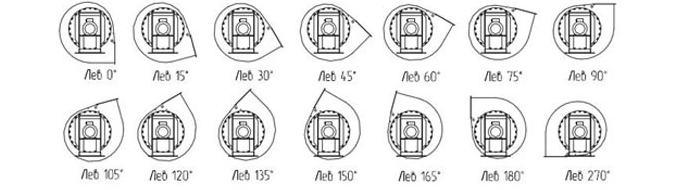

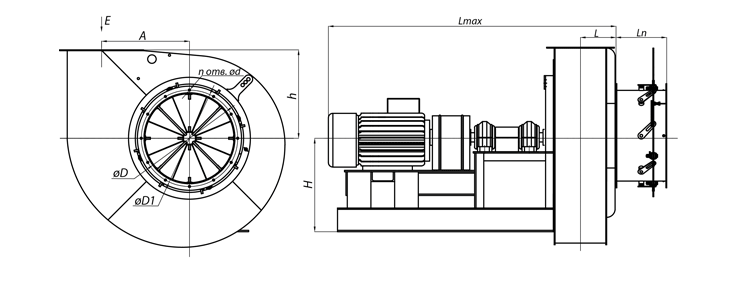

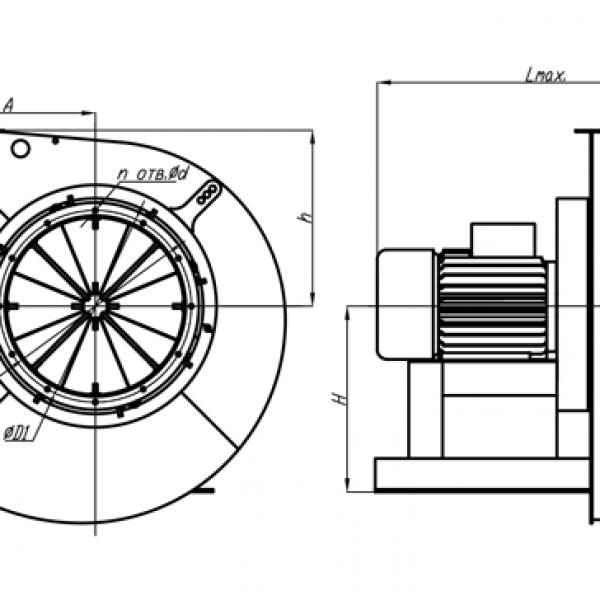

Схемы
